Tutoriel de démontage complet du Sony Xperia XZ

Pour tous les réparateurs de smartphones, des modèles comme celui-là sont à coup sur un modèle à connaitre. Ses performances le rendent difficile à remplacer par ses utilisateurs. Son prix, le convertit en un de ces modèles que l’on n’hésite plus à faire réparer. Dans ce tuto, nous vous montrons donc comment démonter ce fleuron de Sony. Nous vous montrons comment en extraire l’écran, la batterie et le connecteur de charge.

Mais tout d’abord, jetons un oeil aux outils dont vous aurez besoin pour cette réparation

Pistolet à air chaud  Tournevis PhillipsTweezersventouse

Démontage de l’écran assemblé.

Comme d’habitude, nous commencons par éteindre l’appareil et extraire le tiroir SIM. 1 extraction sim

Nous utilisons ensuite un pistolet à air chaud pour chauffer le contour de l’écran, et la la ventouse pour le désolidariser  délicatement du chassis d’écran. 3 ventouse

Une fois que nous avons créé une faille, nous glissons une carte en plastique tout au long de celle-ci pour bien couper les adhésifs écrans. 4 adhésifs écrans

Bien entendu, vous pouvez utiliser les spudgers pour réaliser cette tache plus facilement.

6 decoller écran 7 decoller écran pour de bon

Une fois que nous avons décoller tout le contour, nous pouvons enfin lever l’écran. 8 retirer ecran xperia xz

soyez bien vigilants ! Il faut retirer le connecteur du cable flex de l’écran avant de retirer totalement l’écran. Pour cela, retirez-en premièrement le cache puis déconnectez-le. 9 deconnecter écran xperia xz 10 connecteur écran xperia xz relacher 11 deconnecter le connecteur ecran xperia xz

Et voila donc l’écran assemblé de ce Sony Xperia XZ enfin démonté. 12 retirer lcd xperia xz

Nous pouvons maintenant procéder au démontage de l’écouteur en un coup de pince brucelle pointue. 13 demonter auriculaire xperia xz

2/ Retirer la batterie

Tout d’abord, il faut décoller le petit adhésif du connecteur avec une pince brucelle pointue. 14

Il faut ensuite dévisser les 9 vis Phillips tel qu’indiqué comme indiqué sur la photo.
15 attention aux vis
Nous Pouvons maintenant libérer le cache du connecteur de batterie. 16 enlever le cache
17 deconnection de la batterie xperia xz
Nous retirons la plaque médiane, sachant que la baterie est fixée à la plaque LCD.18 retirer la plaque de protection
19 et son assemblement
2 Adhésif maintiennent la batterie a la plaque LCD. Décollez-les et le tour est joué vous pouvez enfin extraire la batterie de ce Sony Xperia XZ.
20 retirer le cache de batterie
retirer l adhesif de la batteri xperia xz
on enleve la batterie

3 / Démonter la cable du port de charge.

Tout d’abord, retirons le support en plastique.
24 Nous déconnectons ensuite les connecteurs de flex de charge et signal
Nous déconnectons ensuite les connecteurs de flex de charge et signal.
26 connecteurs
N’oublions pas cette dernière vis Phillips.
27 vis phillips
Il nous faut maintenant enlever cet autre cache en plastique.
28 retirer le cache en plastique
Maintenant, ces 2 connecteurs de cable de signaux doivent être déconnectés.
29 debrancher les cables de signal
Le cable flex du port du port de charge peut maintenant être déconnecté.
29 enlever le connecteur
30 enlever le flex de port de charge
Comme vous le verrez, la base bleue peut se séparer facilelment du flex de charge,

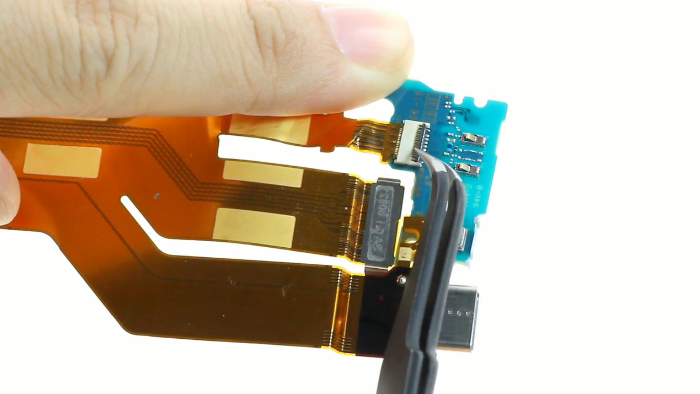

31 le debrancher port de charge
Étape 4 Faisons le ménage
Nous allons commencer par les cables d’antenne qui sont clippés.
33 clips cable antenne xperia xz
35 sortir les antennes xperia xz
Attaquons maintenant la carte mère.
Il nous faut pour ce faire commencer par retirer le cache en plastique.
35 declipper xperia xz
… Et déconnecter la nappe jack.
36 relacher le connecter d ecouteur xperia xp
Et voila ! La carte mère est relachée !
37 extraire la carte mere xperia xz
Les caméras avant et arrière sont très faciles à retirer une fois déconnectées.
38 deconnecter la camera frontale xperia xz
39 extraire la camera arriere xperia xz
Ici, nous pouvons déconnecter la jack des écouteurs. soyez vigilants avec les adhésifs hermétiques, et utilisez des pinces pour les couper.
40 extraire l'auriculaire
Nous passons maintenant au module de haut-parleur qui est fixé également avec des adhésifs étanches.
41 extraire la haut parleur 42 relacher le haut parleur xperia xz
Il ne nous reste plus que l’ensemble de boutons volume et power à retirer.
Utilisez une spatule en plastique pour soulever doucement cette nappe.
43. sortir le cable de bouton power xperia xz
Soyez vigilants Le détecteur d’empreintes est connecté. Il faut vous utiliser un pince pour le décoller.
44 deconnecter le bouton power xperia xz
45 capteur d'empreintes xperia xz extrait
Et voila, votre Xperia XZ est maintenant complètement décortiqué! Nous espérons que ce tuto vous aura aider à mieux en comprendre son anatomie. Si vous avez des doutes à son sujet ou sur la disponibilité de pièces de rechange, n’hésitez pas á nous faire signe.
